En el sistema de suministro eléctrico se pueden diferenciar tres partes diferentes:
– La generación de energía eléctrica que consiste en transformar alguna clase de energía química, mecánica, térmica o luminosa, entre otras, en energía eléctrica.

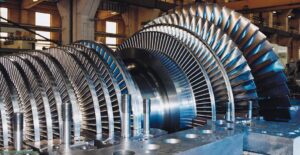

Las Centrales Eléctricas producen la energía necesaria para satisfacer el consumo.
Estas centrales se encuentran alejadas de los puntos de consumo, por eso hay que transportar la energía generada en ellas.
Los alternadores de las centrales suelen generar energía eléctrica a una tensión de entre 6Kv a 18Kv.
– El transporte de la Energía Eléctrica se realiza mediante líneas eléctricas en Alta Tensión (AT) a 220Kv o 400Kv y permite llevar la energía producida en las centrales hasta los centros de consumo.
Luego veremos por qué se realiza en AT.
– La distribución es la que hace posible que la energía llegue a los clientes o consumidores finales desde las líneas de transporte en AT.
Sus centros de transformación y subestaciones van reduciendo la tensión desde AT (alta tensión) en las líneas de transporte mediante las Subestaciones Transformadoras (SET), a BT (baja tensión) 400V o 230V para los consumidores finales mediante las Estaciones Transformadoras de Distribución (STD) y los Centros de Transformación (CT).
La distribución puede ser por redes aéreas de distribución o por redes subterráneas.
Veamos un esquema y resumen de como se genera y distribuye la energía hasta llegar a los particulares o las viviendas.
Como podéss observar una vez generada la electricidad en la centrales eléctricas, la tensión se eleva (aumenta) para llevarla hasta las ciudades por medio de la Red Eléctrica de Transporte o Transmisión.
Estas tensiones de transporte pueden variar dependiendo el País.
Fijate en el siguiente esquema como varían las tensiones.
¿Por qué se Transporta la Energía Eléctrica en Alta Tensión?
Vemos como la energía eléctrica se genera a 6Kv y se eleva la tensión para transportarla en alta tensión (220 -400 Kilo Voltios).
¿Por qué?.
Para que la sección de los cables por donde viaja sea lo más pequeña posible y reducir costes.
En la Red de Transporte, el mayor coste que se produce al transportar la energía es el de los conductores.
Si los conductores son de poca sección, quiere decir que serán mucho menos costosos.
¿De qué depende la sección de los conductores?
Pues de la intensidad que circula por ella.
Si conseguimos que circule poca intensidad por los conductores tendremos líneas de transporte más baratas.
Veamos cómo conseguimos esto.
Nosotros lo que queremos es transportar energía eléctrica de un sitio a otro.
Resulta que la energía eléctrica es:
Energía= Potencia x tiempo.
El tiempo es un factor que no influirá en nada para la sección de los cables, lo que si que influirá será la potencia a transportar.
Lo que necesitamos es generar una potencia determinada de un punto que se genera a un punto que se consume. En definitiva, podemos decir que se transporta potencia.
Potencia = Tensión x Intensidad
Para transportar una misma potencia, si elevamos mucho la tensión en el producto de la fórmula, resulta que se reduce la intensidad. Esto es precisamente lo que queremos.
Con lo que queda demostrado que:
A Mayor Tensión ==>Menor Intensidad ==> Menor Sección Conductores ==> Menor Costo de las Líneas de Transporte.
Fijate que para transportar energía, hacen falta miles kilómetros de cables, por lo que el ahorro es muy grande.
Aunque se transporte en AT, lógicamente antes de llegar a las viviendas tendremos que bajar la tensión para que no resulten peligrosas las instalaciones a las personas, por lo que el usuario final utiliza tensiones de 400V o 230V.
Esta bajada de tensión se va bajando mediante Transformadores en varias fases que se agrupan en las llamadas Subestaciones.
Las Subestaciones Eléctricas
Estos transformadores, que bajan la tensión antes de llegar a las ciudades, se llaman Subestaciones Eléctricas, y pueden ser intermedias o de distribución directa.
Tienen la misión de bajar la tensión hasta llegar a los 230V (en las viviendas), 400V o mayores (en la industria) y que podamos utilizarla directamente.
Lógicamente no se puede bajar desde 400.000 Voltios, por ejemplo directamente a 230V, es mejor ir haciéndolo poco a poco a medida que nos acercamos a los puntos de uso.
Este es el motivo por el que nos encontramos con diferentes Subestaciones Eléctricas Intermedias antes de llegar a las ciudades.
Incluso hay algunos tipos de industrias (grandes y medianas) que necesitan tensiones diferentes a las normales de 230V o 400V, por lo tanto, también necesitarán subestaciones intermedias.
Suelen tener su propia subestación llamada «Centro de Transformación», en lugar de Subestación.
Las Subestaciones de Distribución ya bajan directamente la tensión a 230V o 400V para uso en viviendas o industria pequeña.
Acá podés ver el transformador y las líneas que salen de una Subestación:
Si te fijás en la imagen de arriba hay un punto llamado punto de distribución de la red.
Este punto es también una subestación con transformadores, pero que a la vez distribuye (separa) diferentes líneas.
