Una ventilación adecuada asegura el buen desarrollo de los cultivos y promueve un rango de temperatura saludable.
Introducción
Añadamos algunos detalles al experimento anterior. Un invernadero automatizado no puede funcionar en modo de solo lectura. No basta con leer los datos; también debemos intervenir de alguna manera en los distintos parámetros.
Si la temperatura o la humedad aumentan demasiado, existe riesgo de condensación y debemos tomar medidas. Una solución sencilla es encender un ventilador que haga circular el aire del exterior, limitando así ambas variables.
La nuestra será una simulación a escala de laboratorio que imitará lo que sucede en los invernaderos industriales, donde la entrada de grandes corrientes de aire a temperaturas controladas logra regular la temperatura y la humedad en el interior.
Objetivos de aprendizaje
Los objetivos de esta actividad son:
-
Utilice el código en una plantilla de Arduino Cloud.
-
Lea un panel de control
-
Controla el ventilador desde el panel de control.
Componentes utilizados
-
Arduino MKR WiFi 1010
-
Operador IoT MKR
-
Cable micro USB
-
sensor de temperatura BME680
-
Ventilador
-
Estructura de invernadero
Si aún no ha construido el invernadero o tiene dudas sobre la estructura, consulte: Montaje del invernadero .
Configurar el proyecto
El botón de abajo te redirigirá a la página de Ventilación en la plataforma Arduino Cloud. Una vez allí, haz clic en «Usar plantilla» , sigue los pasos para cargar automáticamente el código, configura el panel de control en la nube y comienza a leer los valores.
Código de importación
Lee el panel de control

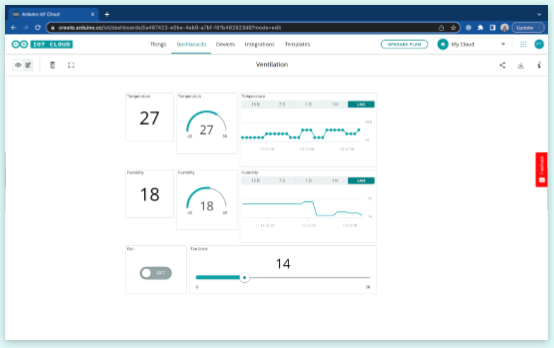

El panel de control que verá después de importar el código debería parecerse a la siguiente figura:
Los datos que vemos representan las siguientes variables:
Nombre de la variable |
Tipo |
Función |
Permiso |
|---|---|---|---|
temperatura |
int |
Lea la temperatura |
Solo lectura |
humedad |
int |
Lea la humedad |
Solo lectura |
admirador |
booleano |
Encienda/apague el ventilador |
Leer y escribir |
fanTime |
int |
Configura el tiempo que el ventilador debe estar encendido. |
Leer y escribir |
Experimentos y análisis
Tu invernadero está empezando a ponerse realmente interesante.
Primero, prueba a activar el ventilador y ajustar su funcionamiento. Con el widget «interruptor» puedes encenderlo y apagarlo, mientras que con el widget «control deslizante» puedes configurar un temporizador que lo mantendrá encendido durante el número de segundos indicado. En este ejemplo, hemos establecido el tiempo máximo en 5 minutos, pero puedes modificar este valor según tus necesidades.
¿Qué necesitas verificar? En resumen, necesitas registrar los valores de temperatura y humedad y comprobar qué sucede cuando pones en marcha el ventilador.
Intenta responder a estas preguntas:
-
¿La temperatura y la humedad se ven afectadas por la acción del ventilador?
-
Si el ventilador funciona durante un tiempo suficientemente prolongado, ¿la acción del ventilador afecta claramente a las variables de forma continua?
Desafío
Como sin duda ya habrás comprobado, la ventilación forzada es un recurso extraordinario para controlar tanto la humedad como la temperatura interior. ¡Intentémoslo de nuevo!
-
¿Cómo podrías modificar el experimento realizado anteriormente?
-
¿Es posible variar la temperatura y la humedad internas utilizando soluciones sencillas?
