¿Por qué llamamos «universales» a las compuertas NAND y NOR?
En electrónica digital, las operaciones lógicas fundamentales son tres: NOT (negación), AND (conjunción) y OR (disyunción). Cualquier circuito digital del mundo, por complejo que sea, puede construirse combinando esas tres operaciones básicas.
Ahora bien, una compuerta se llama universal cuando con ella sola —repitiendo la misma compuerta las veces que sea necesario— podemos implementar las tres operaciones fundamentales: NOT, AND y OR. Y eso es exactamente lo que permiten hacer tanto la NAND como la NOR.

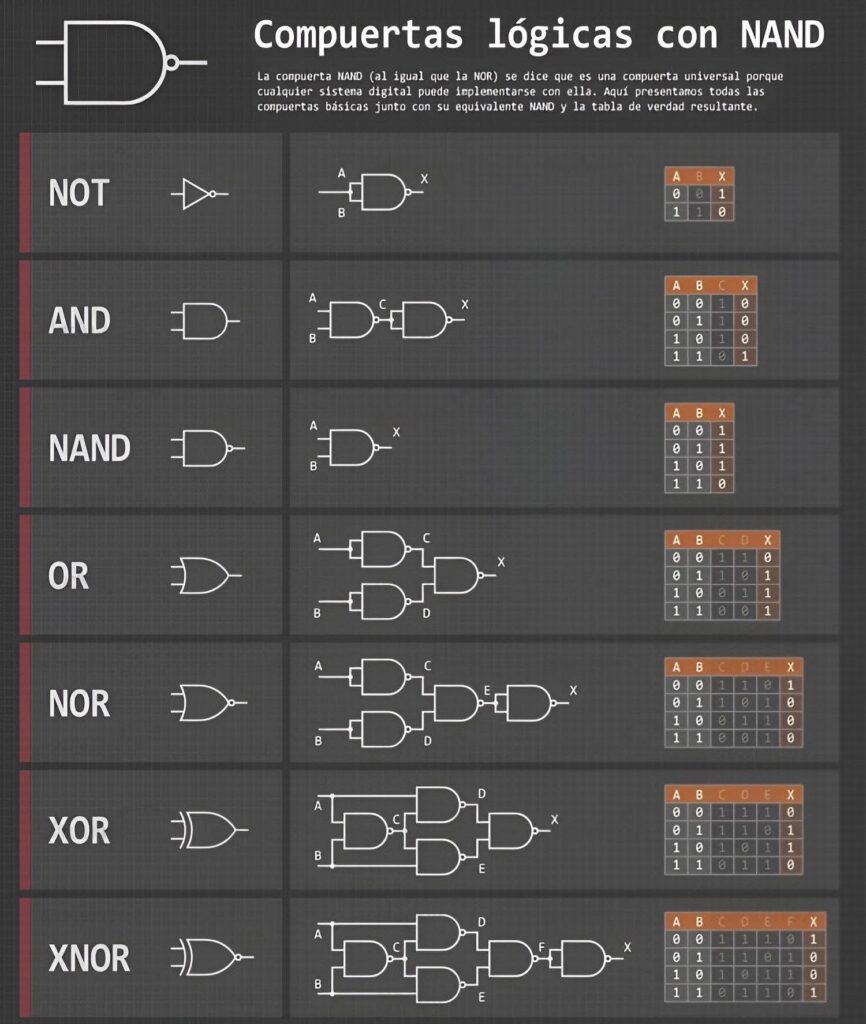

La NAND como compuerta universal
La compuerta NAND realiza la operación AND seguida de una negación. Si tomamos una sola compuerta NAND y conectamos sus dos entradas juntas (es decir, la misma señal entra por los dos terminales), obtenemos una NOT. A partir de ahí:
- NOT A → NAND con entradas unidas
- A AND B → una NAND seguida de una NOT (que también hacemos con otra NAND)
- A OR B → aplicando el teorema de De Morgan: negamos cada entrada con una NAND y luego aplicamos otra NAND al resultado
Todo el álgebra de Boole queda cubierta usando únicamente NANDs.
La NOR como compuerta universal
La compuerta NOR hace lo mismo pero partiendo de la operación OR con negación. De forma análoga:
- NOT A → NOR con entradas unidas
- A OR B → una NOR seguida de una NOT (otra NOR con entradas unidas)
- A AND B → aplicando De Morgan: negamos cada entrada con una NOR y luego aplicamos otra NOR
Nuevamente, cualquier función lógica puede construirse usando solo compuertas NOR.
¿Por qué esto importa en la práctica?
Desde el punto de vista tecnológico y económico, esta propiedad es fundamental. En lugar de fabricar chips con distintos tipos de compuertas, los fabricantes pueden producir un solo tipo de compuerta (NAND o NOR) y con ella armar cualquier circuito. Esto simplifica la producción, reduce costos y facilita el diseño.
En resumen: las llamamos universales porque son autosuficientes. Con solo NANDs, o solo NORs, podemos construir cualquier circuito lógico concebible. Son, en ese sentido, el «ladrillo único» con el que se puede levantar cualquier edificio digital.
